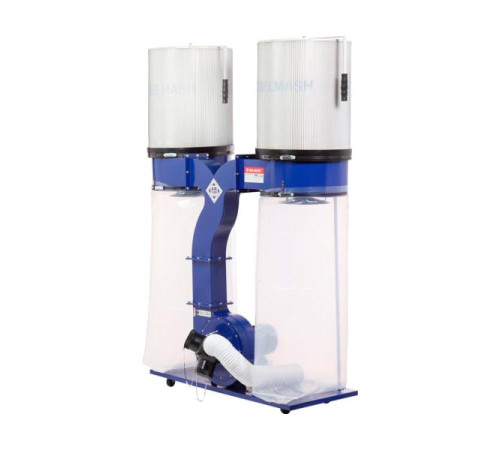

Вытяжная установка Белмаш DC3900MC-AT/400 D143A

Вытяжная установка Белмаш DC3900MC-AT/400 D143A

Вытяжная установка рассчитана на подключение к трехфазной сети 400В. Крыльчатка и корпус выполнены из стали. Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.). Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской. На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. Благодаря четырехсекционному переходнику установку можно подключить к патрубкам97/93-68/63, 62/58-45/40, 39/35-39/35, 34/28,5-35/28,5 мм. Двигатель асинхронный (режим работы S1), мощность 2200 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит).

• Размер упаковки место 1 (Д×Ш×В) 1170×590×570 мм
• Размер упаковки место 2 (Д×Ш×В) 560×560×690 мм
• Размер упаковки место 3 (Д×Ш×В) 560×560×690 мм
• Габаритный размер (Д×Ш×В) 1420×700×2250 мм

Комплектация

• Узел вытяжной в сборе
• Основание установки
• Кронштейн электродвигателя
• Корпус разделительный 2 шт.
• Мешок-стружкосборник 2 шт.
• Зажим мешка-стружкосборника 4 шт.
• Адаптер переходной
• Патрубок четырехсекционный
• Крышка адаптера 2 шт.
• Колесо 4 шт.
• Уплотнитель 4 шт.
• Стойка 2 шт.
• Труба соединительная
• Удлинение трубы соединительной
• Шланг подключения
• Хомут 2 шт.
• Фильтр-картридж 2 шт.
• Рукоятка очистки 2 шт.
• Зажим фильтр-картриджа 2 шт.
• Уплотнитель фильтр-картриджа 2 шт.
• Комплект крепежа 3 шт.
• Руководство по эксплуатации
• Упаковка

Произведено

  Родина бренда - Беларусь

  Страна производства - Китай
