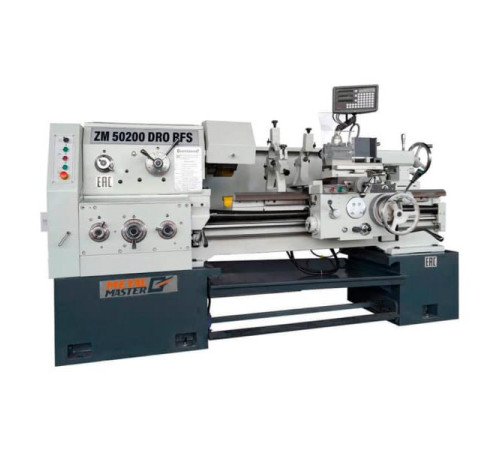

Токарно-винторезный станок MetalMaster ZM 50200 DRO RFS 20845

Токарно-винторезный станок MetalMaster ZM 50200 DRO RFS 20845

Универсальный токарно-винторезный станок предназначен для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб. Станок Metal Master ZM 50200 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н». Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов. В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки. Внутренний диаметр шпинделя составляет 82 мм. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью. Защитная крышка шпиндельной бабки оснащена концевым выключателем.

• Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем
• В своей стандартной комплектации станок оснащен ножным тормозом
• Вылет пиноли задней бабки – 150 мм
• Поперечное смещение задней бабки составляет ±10 мм
• На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки
• Станок «в базе» комплектуется подвижным и неподвижным люнетами
• Диапазон подвижного люнета 20~80 мм
• Диапазон неподвижного люнета 20~130 мм
• Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей
• Цена деления лимба продольной подачи составляет 1 мм
• Цена деления лимба поперечной подачи составляет 0,05 мм
• Цена деления лимба тонкой продольной подачи – 0,05 мм
• Для удобства нарезания резьбы станок оснащен резьбоуказателем
• Все подвижные части станка оснащены тавотницами
• Станок укомплектован системой подачи СОЖ, а также светильником местного освещения
• В левой части суппорта расположен двигатель ускоренной подачи суппорта
• С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения
• Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC
• Станок оснащен надежным двигателем мощностью 7,5 кВт
• Токарный станок ZM 50200 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла
• 24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах
• В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке

Преимущества

• Массивная литая станина из серого чугуна
• Массивная чугунная тумба
• Удобная эргономичная конструкция
• Система быстрого перемещения суппорта (RFS)
• Мощный и надежный двигатель 7.5 кВт
• Широкий диапазон нарезаемых резьб
• Многоступенчатая коробка передач
• Увеличенный диаметр проходного отверстия – 82 мм
• Трехосевое УЦИ
• Расширенная базовая комплектация

Комплектация

• Станок
• 3-х кулачковый патрон 250 мм
• 4-х кулачковый патрон 320 мм
• Неподвижный люнет 20-130 мм
• Подвижный люнет 20-80 мм
• Планшайба 630 мм
• Защита патрона
• Защита от брызг
• Ножной тормоз
• 3-осевое УЦИ
• Защита суппорта
• Быстрый холостой ход суппорта по двум осям (RFS)
• Защита ходового винта
• Инструментальный ящик с набором ЗИП
• Инструкция по эксплуатации на русском языке
