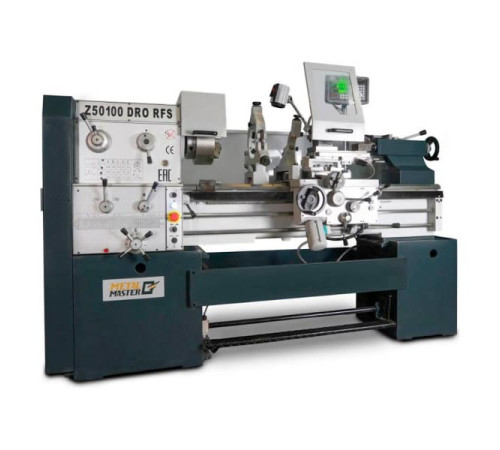

Токарно-винторезный станок MetalMaster Z 50100 DRO RFS 19695

Токарно-винторезный станок MetalMaster Z 50100 DRO RFS 19695

Универсальный токарно-винторезный станок предназначен для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб. Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н». Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 65 мм. Вылет пиноли задней бабки – 120 мм. Поперечное смещение составляет ±15 мм. На ходовой винт смонтирован защитный кожух для защиты от стружки.

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Станок имеет удобную и понятную таблицу резьб и подач. «В базе» комплектуется подвижным и неподвижным люнетами. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°. Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Многофункциональное 3х осевое УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Все рукоятки станка оснащены четкими и удобными лимбами. Для удобства нарезания резьбы станок оснащен резьбоуказателем. Все подвижные части станка оснащены тавотницами.

15-ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Станок оснащен 4х позиционным резцедержателем 25х25 мм. Продольная и поперечная подача оснащены функцией ускоренного холостого хода (RFS). В ЗИП входят ключи, масленка, 4х кулачковый патрон 320 мм с независимыми кулачками , неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.

Преимущества

• Удобная эргономика управления
• Система подачи СОЖ
• Освещение рабочей зоны
• Регулировка оборотов ходового вала и ходового винта
• Удобная и понятная таблица резьб и подач
• Подвижный и неподвижный люнеты
• Многофункциональное 3-х осевое УЦИ
• Резьбоуказатель

Комплектация

• Станок
• 3-х кулачковый патрон 250 мм
• 4-кулачковый патрон 320 мм
• План шайба
• Подвижный люнет
• Неподвижный люнет
• Два упорных центра
• Ножной тормоз
• 3-х осевое УЦИ
• Функция быстрого перемещения суппорта
• Ящик с инструментами для обслуживания станка
• Система подачи СОЖ
• Станочная лампа
• Масленка
• Инструкция по эксплуатации на русском языке

Произведено
