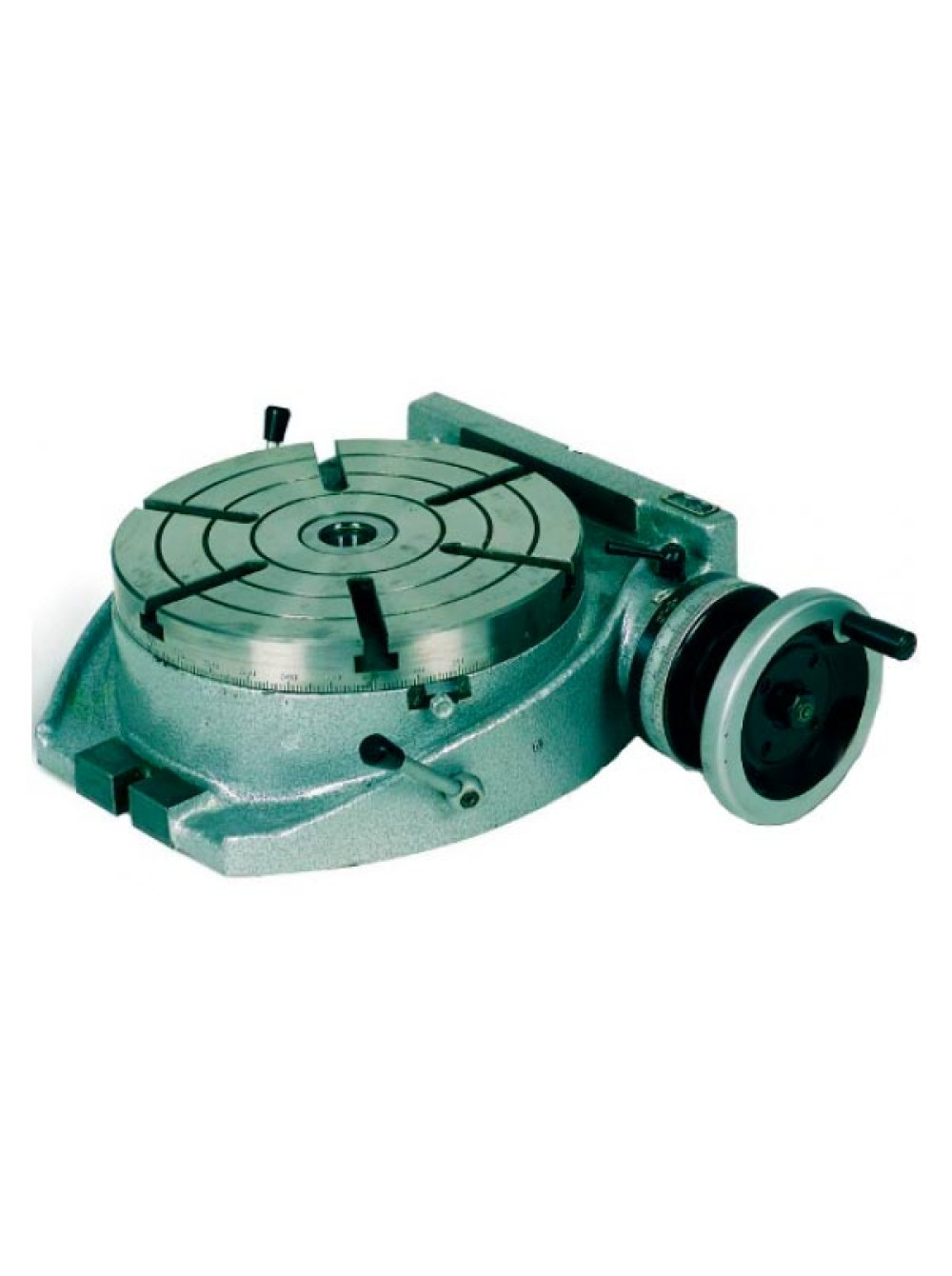

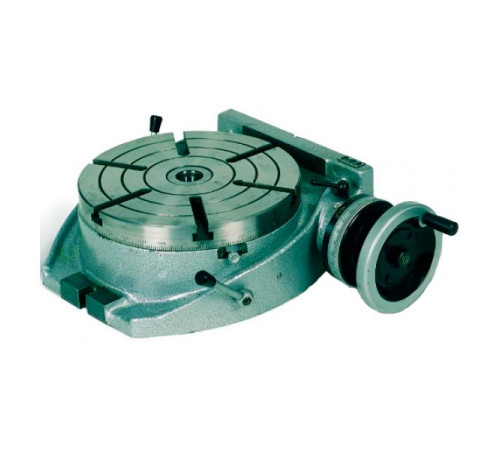

Стол поворотный OS-160 для фрезерных станков PROMA 25000160

Стол поворотный OS-160 для фрезерных станков PROMA 25000160

Поворотный стол OS-160 предназначен для расточных фрезерных станков. Применяется для установки деталей при фрезерных операциях, нарезки резьбы и сверления в горизонтальном положении стола. Стол OS-160 также предназначен для использования в вертикальном положении, с возможностью поддержки задней бабкой. Стол оснащен зажимными рукоятками, а также предохранительным механизмом вращаемой рукояти. Стол можно оснастить делительной панелью, которая приобретается отдельно от поворотного стола.

Технические характеристики:

• Горизонтальная установка: да;
• Вертикальная установка: да;
• Деление по окружности стола (отсчёт 1°): 360°;
• Конус отверстия стола: МК2;
• Диаметр и глубина центральной посадки: 25х30х6 мм;
• Высота центра при горизонтальном использовании: 90 мм;
• Высота центра при вертикальном использовании: 125 мм;
• Т-образные пазы (шлицы): 6х10 мм;
• Ширина направляющих: 12 мм;
• Передаточное число шестерен: 1:90 ед;
• Модуль чепвячной передачи:1.5 мм;
• Поворот стола при одном обороте рукоятки: 4°;
• Высота центра при вертикальном использовании: 125 мм;
• Деление нониуса поворота стола: 10'';
• Вес: 23 кг.

Произведено

  Родина бренда - Чехия

  Страна производства - Китай
