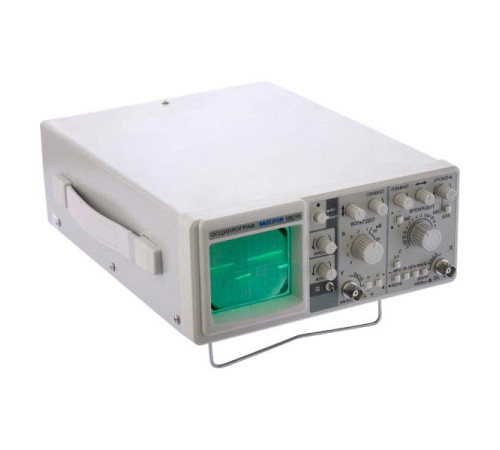

Осциллограф МЕГЕОН 15010 00000002699

Осциллограф МЕГЕОН 15010 00000002699

Осциллограф - это стационарный аналоговый измерительный прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала. Он широко применяется на различных промышленных объектах, в ремонтных мастерских и учебных заведениях. Модель имеет ЭЛТ дисплей и один входной канал. Максимальная полоса пропускания - 10 МГц.

Преимущества

• Несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий;
• Горизонтальное исполнение корпуса и небольшие габариты;
• Встроенный калибратор;
• Электропитание осциллографа производится от сети с напряжением 220В и частотой 50 ГЦ;
• Размер экрана - 36х48 мм;
• Время непрерывной работы - 8 часов;
• Относительная влажность при эксплуатации - 85%.

Дополнительные характеристики:

• Коэффициент отклонения - 5 мВ/дел...5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5);
• Коэффициент развертки - 0,1 мкс/дел...0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5);
• Основная погрешность/погрешность с делителем 1:10 - ±5% / ±7%;
• Плавная регулировка коэффициента отклонения от калиброванного значения - 2,5 раза;
• Плавная регулировка коэффициента развертки от калиброванного значения - 2,5 раза;
• Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе - 400 В;
• Время нарастания переходной характеристики - 35 нс;
• Амплитуда внешней синхронизации (0,3...1) В;
• Нестабильность синхронизации - 0,1 дел;
• Частота - 1 кГц;
• Амплитуда - 0.5 В;
• Рабочая температура, +5...+40 °С
• Ширина линии луча - 0.8 мм;
• Потребляемая мощность - 25 В-А.

Комплектация

• Осциллограф;
• Делитель 1:10;
• Сетевой провод;
• Руководство по эксплуатации и паспорт.
