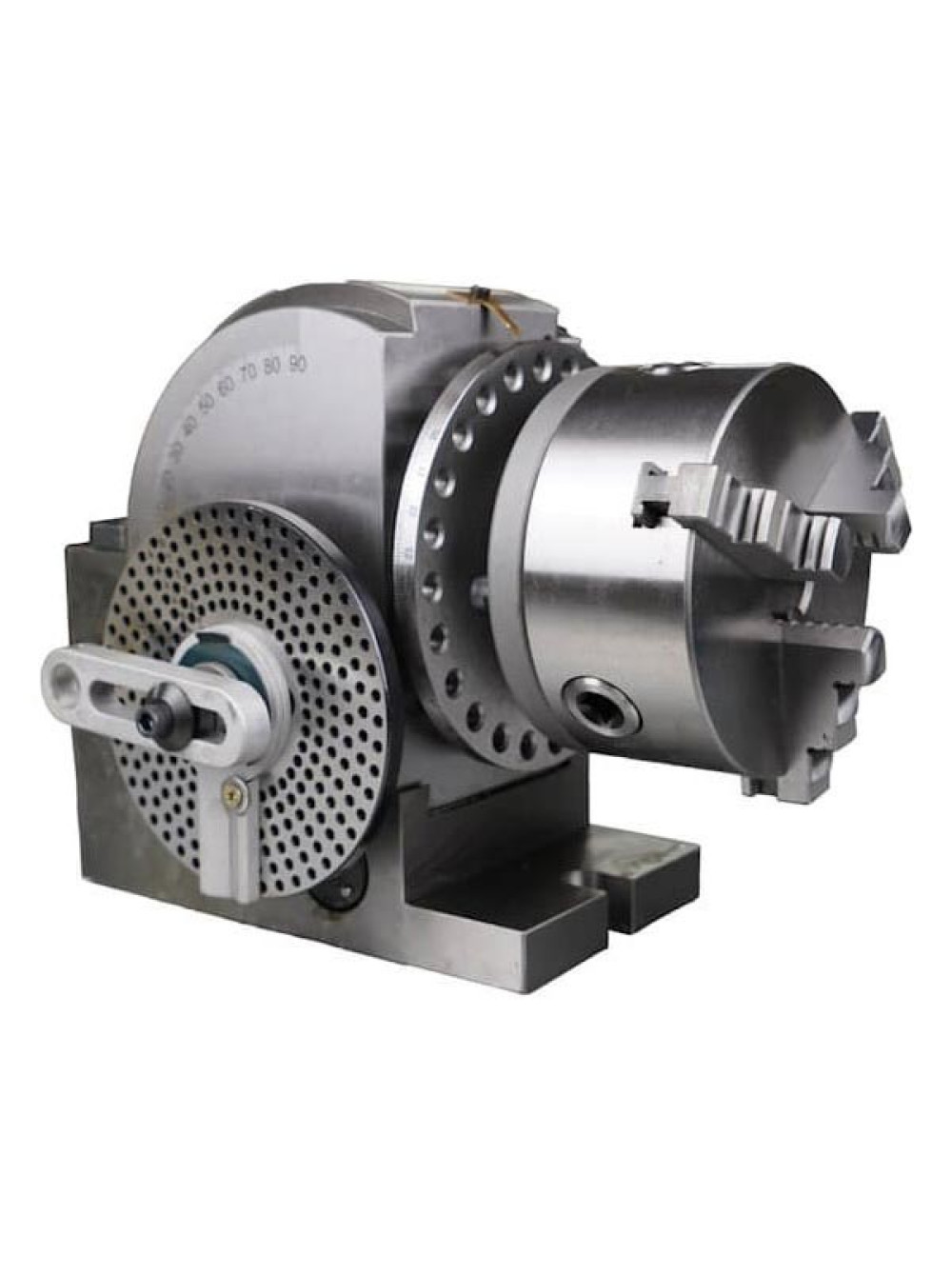

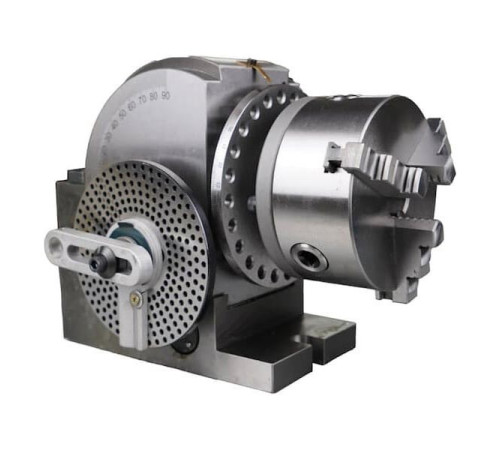

Головка делительная полууниверсальная ПДГ125М MetalMaster 20083

Головка делительная полууниверсальная ПДГ125М MetalMaster 20083

Головка делительная полууниверсальная Metal Master ПДГ125М подходят для фрезерования, шлифования и сверления.

Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.

Преимущества

• Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.
• С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.
• На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.
• С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
• Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.
• В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.

Комплектация

• делительный диск (3 шт.);
• 3-кулачковый патрон ø125 мм;
• задняя бабка;
• обратные кулачки;
• неподвижный упор.
