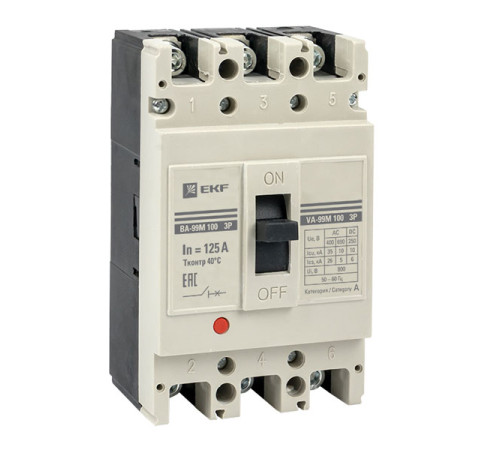

Автоматический выключатель EKF PROxima ВА-99М 100/125А 3P 35кА mccb99-100-125m

Автоматический выключатель EKF PROxima ВА-99М 100/125А 3P 35кА mccb99-100-125m

Автоматические выключатели ВА-99М EKF предназначены для нечастых оперативных включений/отключений тока в нормальном режиме и защиты от токов перегрузки и коротких замыканий электроустановок с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц с токами от 16 до 1600 А. Автоматические выключатели ВА-99М торговой марки EKF являются более экономичной модификацией выключателей серии ВА-99. Выпускаются с термомагнитными расцепителями.

ПРИНЦИП РАБОТЫ

Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты.

Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.

Преимущества

• Внутренние токоведущие части из электротехнической меди
• Однородные по толщине и массивные пластины – лучшие условия гашения дуги
• Однородная биметаллическая пластина обеспечивает стабильность параметров во времени
• Магнитный расцепитель в виде катушки обеспечивает более стабильную работу по КЗ
• Серебросодержащая композитная напайка обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению
• Присоединительные шины из электротехнической меди и серебряным покрытием Лучшая электропроводность, меньше нагрев
• Механизм мгновенной коммутации
• Возможна коммутация алюмиевым и медным проводом
• Корпус из термостойкой пластмассы не поддерживает горение

Произведено

  Родина бренда - Россия

  Страна производства - Китай
